訂購(gòu)電話：18392565454
環(huán)氧修補(bǔ)砂漿特征
·抗壓高強(qiáng)度、固化迅速
·粘結(jié)性能好、新舊結(jié)合面牢固
·耐高溫、抗熱震性好
·高耐堿性、耐紫外線 防水
·耐高溫、抗熱震性好
·高耐堿性、耐紫外線 防水
·可潮濕基層施工
環(huán)氧修補(bǔ)砂漿技術(shù)參數(shù)
|
項(xiàng)目
|
性能指標(biāo)
|
檢測(cè)結(jié)果
|
|
粘結(jié)強(qiáng)度
（Mpa）
|
7d
|
------
|
2.68 Mpa
|
|
(7+7d)耐水
|
------
|
2.39 Mpa
|
|
28d
|
≥2.5 Mpa
|
3.06 Mpa
|
|
抗壓強(qiáng)度
（Mpa）
|
7d
|
------
|
21.20 Mpa
|
|
28d
|
≥55 Mpa
|
60.46 Mpa
|
|
抗折強(qiáng)度（Mpa）
|
28d
|
≥12 Mpa
|
13 Mpa
|
|
透水量(g)
|
＜20
|
13.45
|
|
24小時(shí)吸水量(g/m3)
|
＜1000
|
500
|
|
吸水系數(shù)（kg/cm2·h0.5）
|
＜0.5
|
0.29
|
注：試塊分別在PH=2的硫酸溶液、2%鹽酸溶液、10%氫氧化鈉溶液以及氧化鈉飽和溶液中浸泡一年，無脫落、滲漏現(xiàn)象。
環(huán)氧修補(bǔ)砂漿用途
·水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融保護(hù)，以及破壞后的修復(fù)。
·公路、橋梁、機(jī)場(chǎng)跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ)。
·化工、石油、工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)。

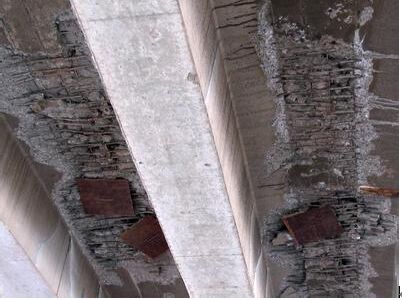

·建筑物裂縫、孔洞、剝落等部位加固以及混凝土蜂窩、漏洞、裂縫、保護(hù)層破損漏筋等缺陷的修補(bǔ)。
環(huán)氧修補(bǔ)砂漿施工
·材料制備：A料：B料：C料=1：3：16，先將A料和B料按照1：3的比例倒入桶中攪拌混合均勻，然后邊攪拌邊緩慢加入C料，直至攪拌成均勻的膠泥狀。注意：（1）A料和B料長(zhǎng)時(shí)間存放會(huì)出現(xiàn)輕微分層現(xiàn)象，使用前應(yīng)先搖勻方可使用。（2）嚴(yán)禁使用未拌合均勻或已處于初凝狀態(tài)的膠泥。
·施工：
A、缺損部位局部修補(bǔ)：

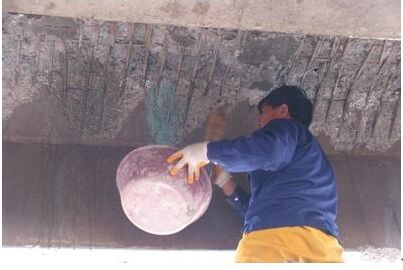

根據(jù)工程施工要求，用抹刀將配制好的膠泥涂抹在被修補(bǔ)部位，涂抹時(shí)要邊壓實(shí)邊抹光，完工7天后即可投入使用。
B、大面積整體面層抹灰施工：
用作整體面層時(shí)，厚度不應(yīng)小于3mm，在混凝土或磚石結(jié)構(gòu)的立面和鋼結(jié)構(gòu)的表面上做整體面層時(shí)，應(yīng)分兩次進(jìn)行，每次的間隔不應(yīng)少于24h。當(dāng)進(jìn)行{zh1}一次抹面時(shí)，應(yīng)一次抹平，不得反復(fù)抹壓。
C、地面提高耐磨性處理施工：
將攪拌好的膠漿涂刮在待修復(fù)處理的地面上，厚度以不低于3mm為宜。施工后不需養(yǎng)護(hù)，2～3天可以上人，7天后可以上重載物。
環(huán)氧修補(bǔ)砂漿包裝儲(chǔ)存
·包裝：包裝規(guī)格為20公斤/桶，或（15公斤+45公斤+240公斤）/組。
·儲(chǔ)存：儲(chǔ)存在干燥、通風(fēng)環(huán)境中，防水、防潮，未開封狀態(tài)下保質(zhì)期為6個(gè)月，可按一般貨物運(yùn)輸。
